Stavebnice MEZ ELEKTRONIK – 02

Stavebnice MEZ Elektronik 01 a 02 patří mezi nejžádanější československé elektronické stavebnice z 80. let. Výrobcem byl MEZ Frenštát k.p., který spadal pod ZSE koncern Praha. Stejně jako ostatní sběratele a fandy mne lákalo solidní a praktické provedení, kdy je stavebnice vestavěna do kufříku a obsahuje poměrně velké množství součástek.

MEZ Elektronik 02 umožňuje podle návodu sestavit 200 zapojení, která jsou rozčleněna do následujících oblastí:

• Základní pokusy
• Zdroje
• Zkoušeče
• Spínací obvody
• Komunikační zařízení
• Rádiové přijímače
• Zesilovače
• Indikační obvody
• Poplašná zařízení
• Zábavná elektronika
• Základní logické obvody

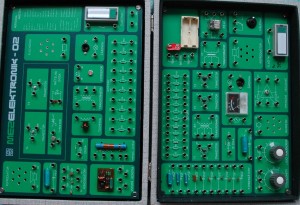

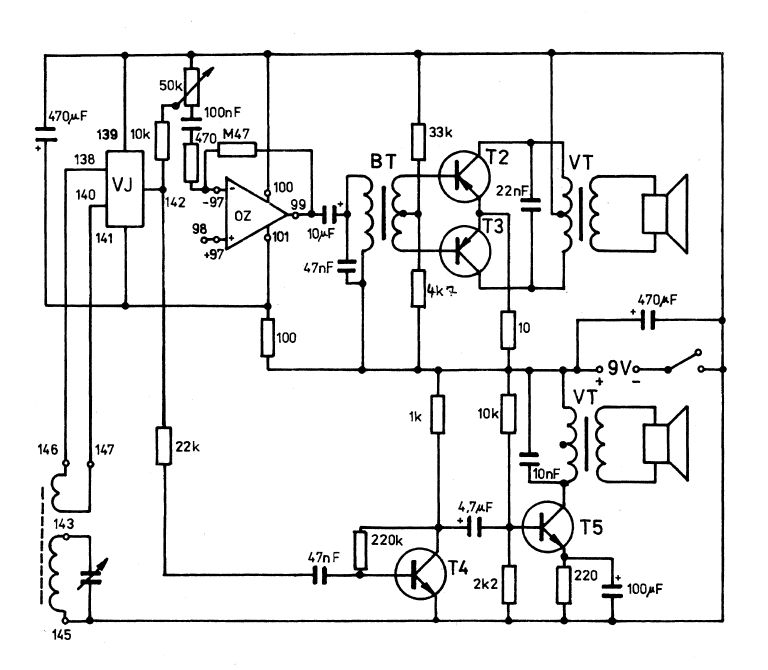

Že lze ze stavebnice realizovat i poměrně složitá zapojení ukazuje následující obrázek.

Originální návod ke stavebnicím často nebývá k dispozici, ale můžete si jej stáhnout. Návod kromě konkrétních zapojení vysvětluje i základní principy a funkci součástek.

K napájení stavebnice se používá baterie 9 V a 2 tužkové (AA) 1,5 V baterie. Součástky se propojují vodiči, které se upevňují do pružinek-kontaktů, což bylo běžné i u jiných stavebnic.

Tranzistory T1 až T3 jsou typu KC636, T4 a T5 jsou KC509 (v návodu zmiňují KC508). Tyristor je KT503 a operační zesilovač MAA741.

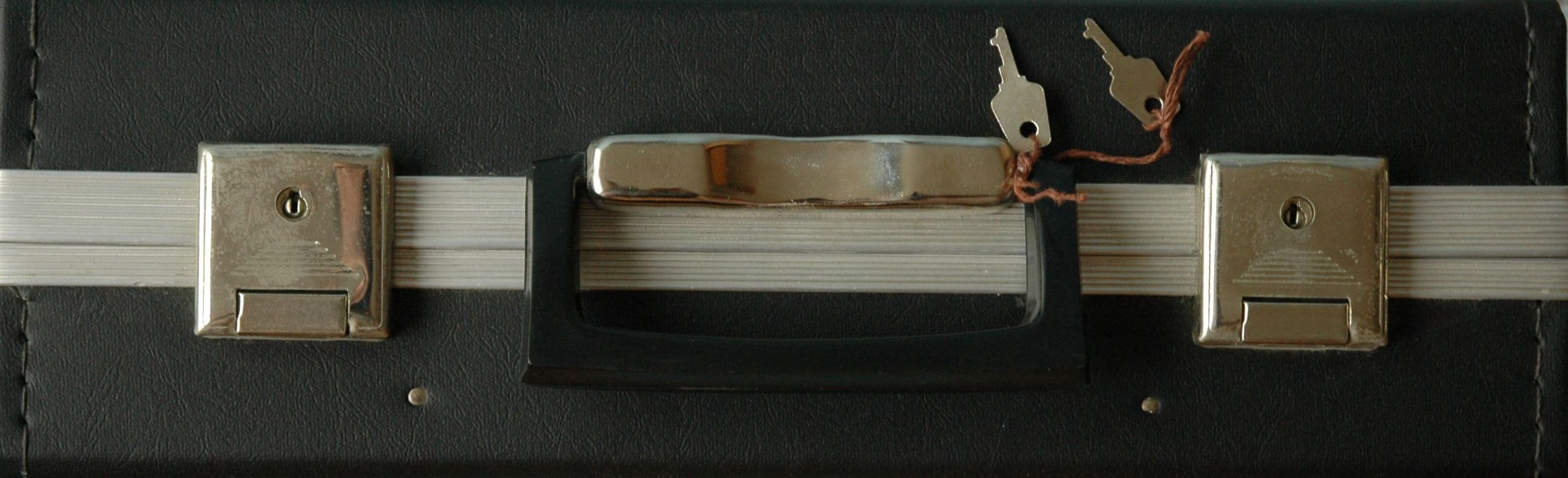

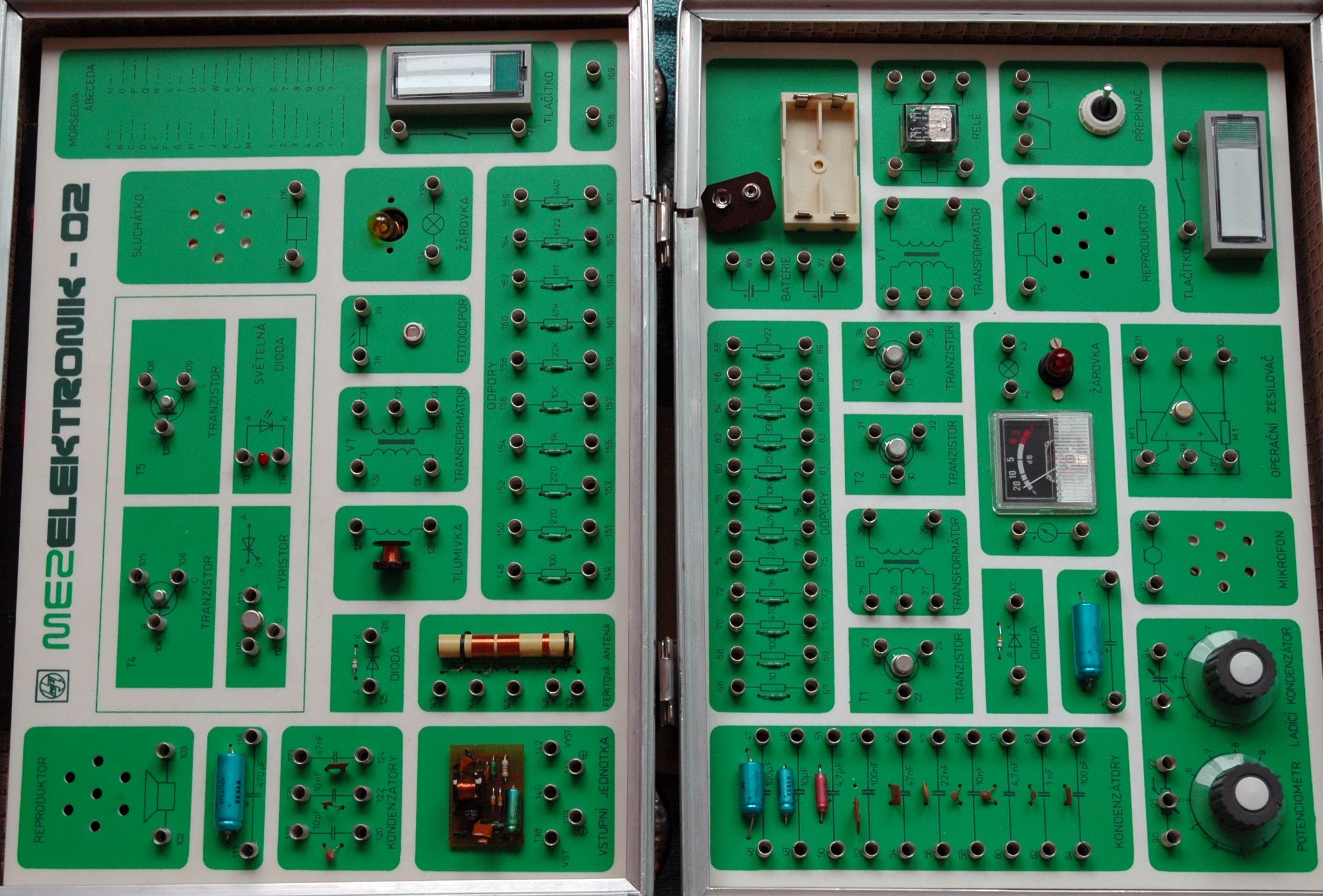

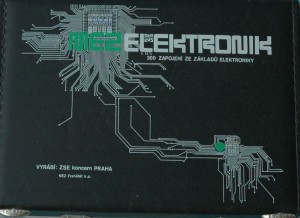

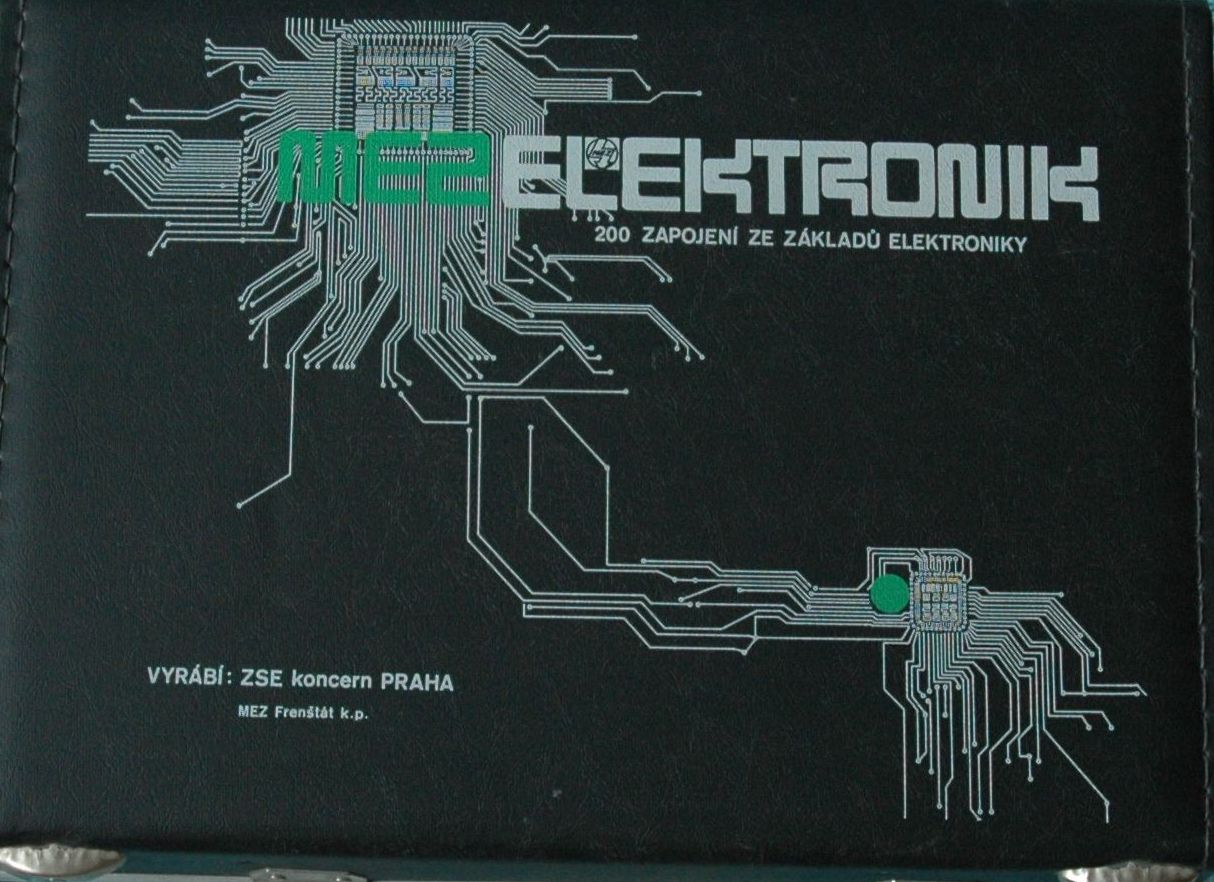

Tyto stavebnice jsem zatím viděl ve dvou základních provedeních, lišících se kufříkem. První provedení má černý koženkový kufřík s kovovou kostrou, zámky a plastovým držadlem. Potisk na kufříku se mi líbí i dnes.

Desky jsou v kufříku upevněny pomocí suchých zipů, které dnes obvykle ale již příliš nedrží.

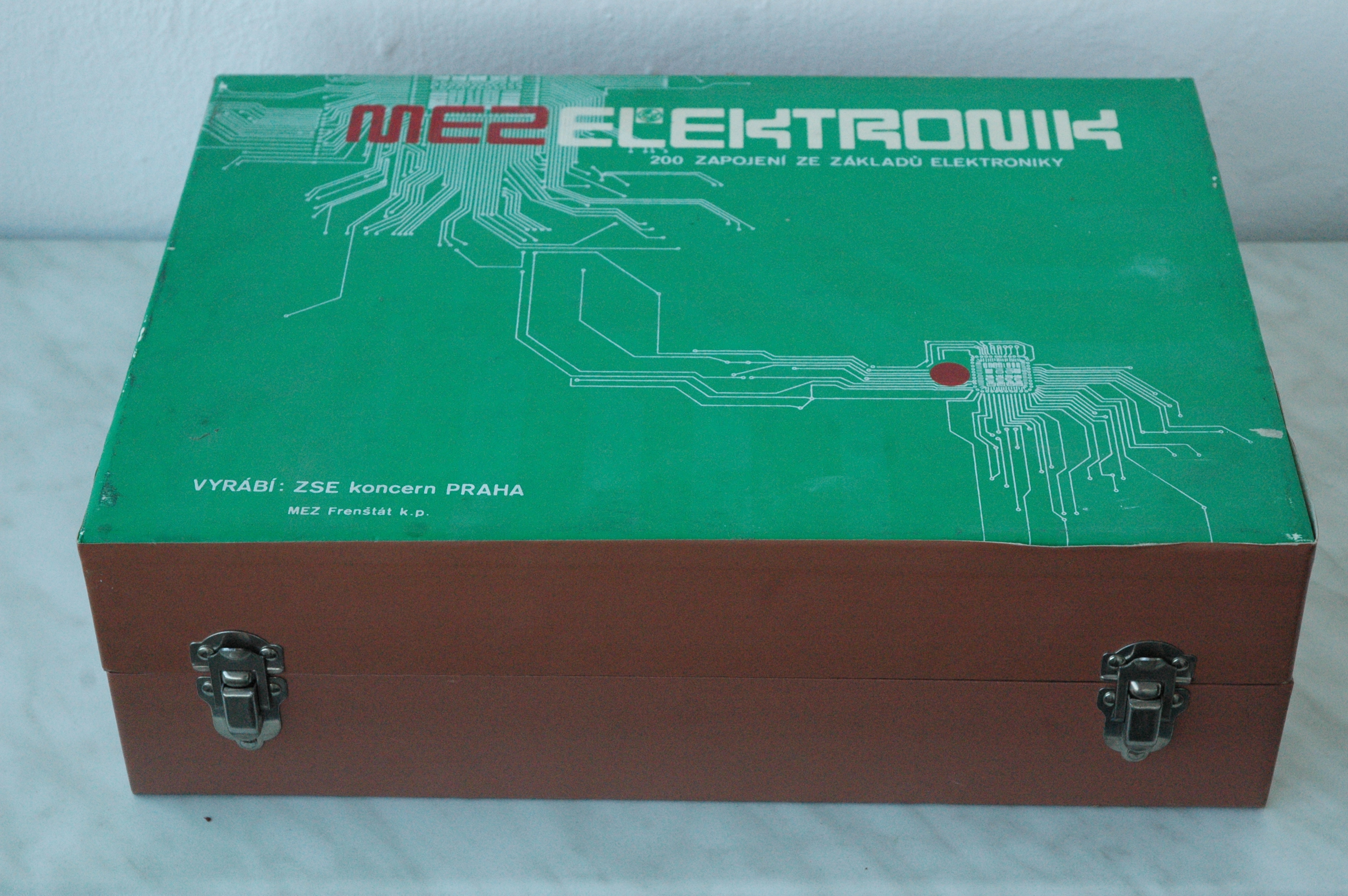

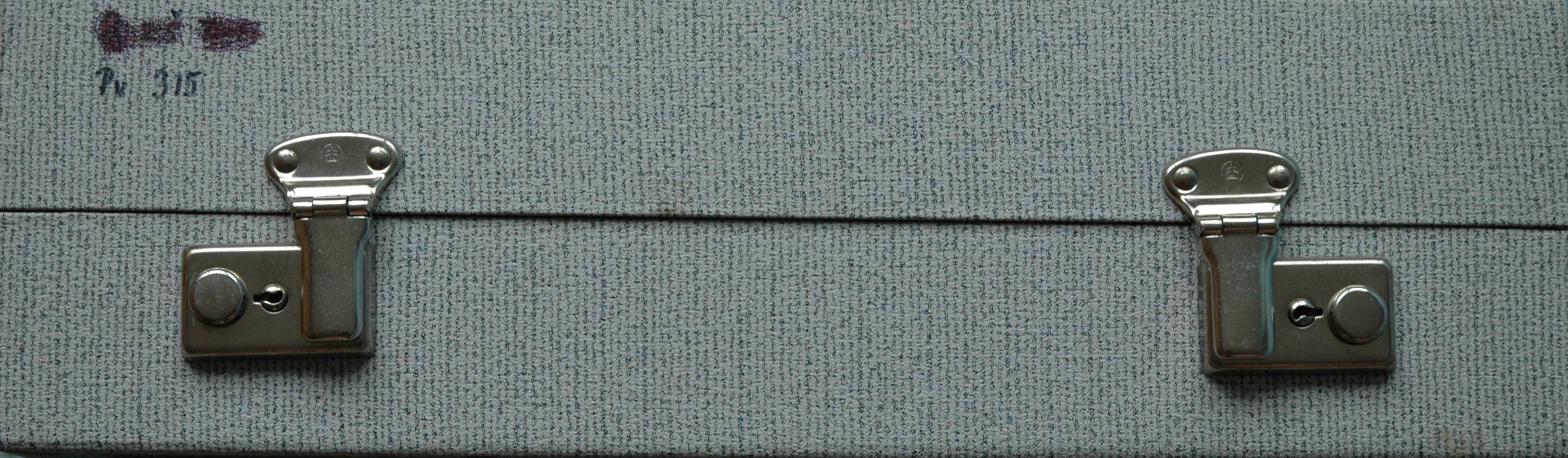

Druhé provedení stavebnice má dřevěný kufřík s kovovými zámky a panty. Povrch je polepen papírem (různé barvy) a na vrchní straně je zelený nebo modrý potisk. Některé kufříky mají i držadlo.

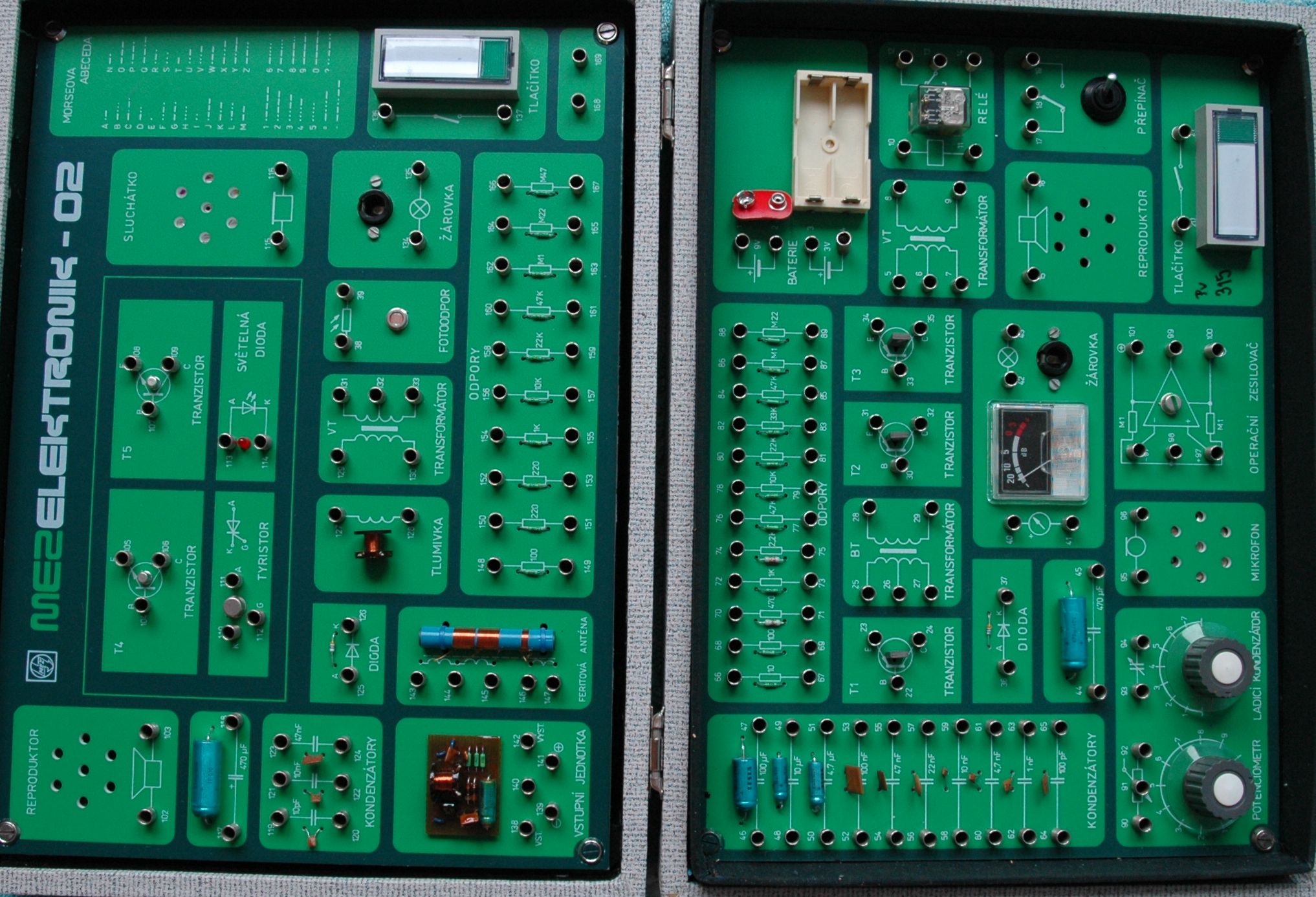

V tomto kufříku jsou desky přišroubovány a velmi dobře drží. Barevně jsou desky provedeny v tmavších barvách, ale jinak se neliší.

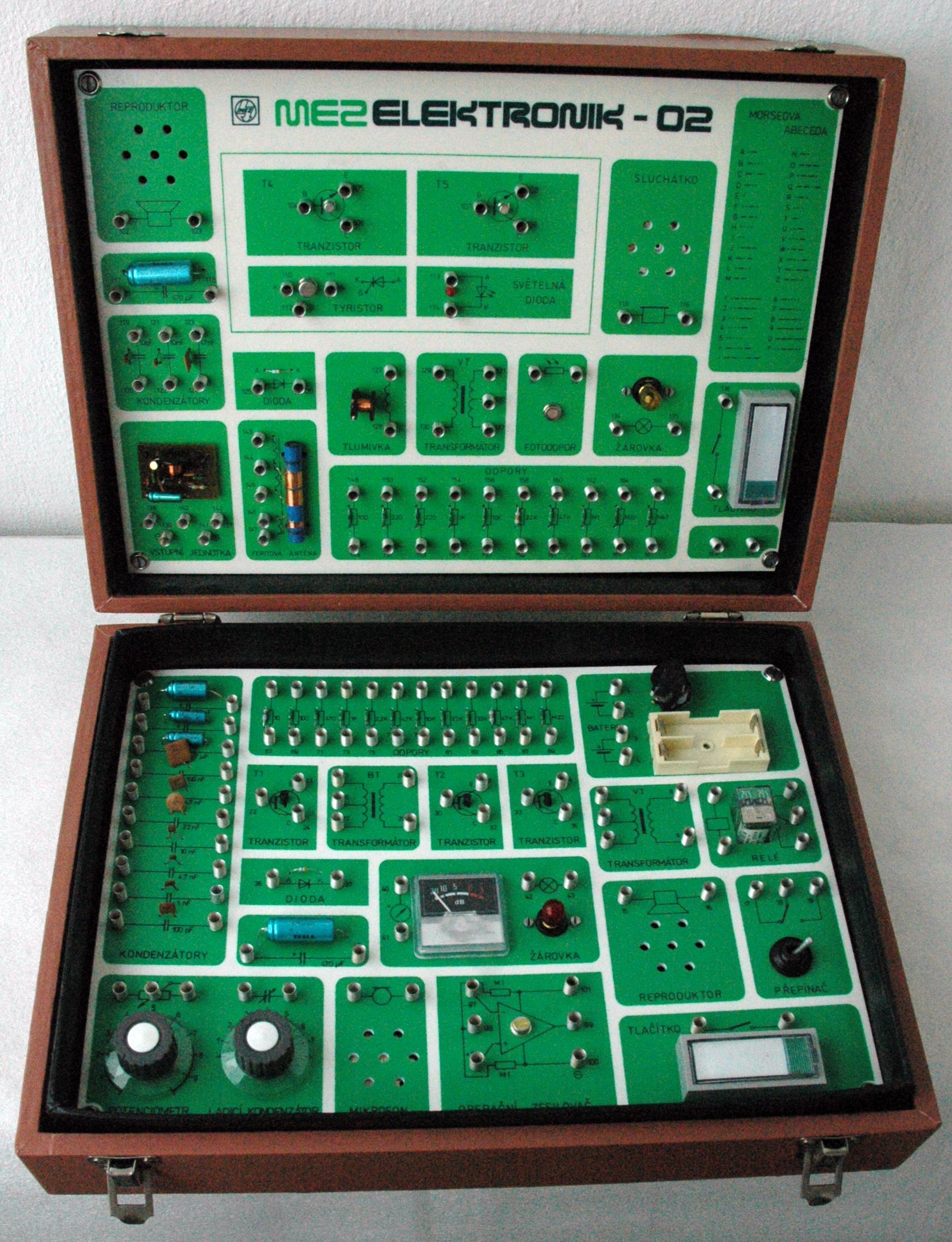

Nedávno jsem získal ještě jinou variantu druhého provedení, kde jsou boky hnědé, spodní strana kufříku tyrkysová a desky ve světlejších barvách.

Stavebnice se v 80. letech prodávaly za 850 Kčs, což byla cca třetina platu. Můžete se také podívat na současné univerzální stavebnice.
