Školní stavebnice Rohde & Schwarz ESK15R
Společnost Rohde & Schwarz uvádí na český trh stavebnici, určenou k výuce fyziky na základních a středních školách či v elektrotechnických kroužcích.
Stavebnice je napájena z baterií, které jsou chráněny proti vybití.

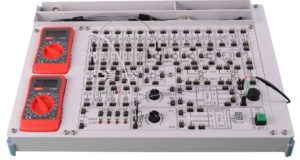

Uspořádání stavebnice je přehledné a možná Vám trochu připomene oblíbený Logitronik nebo MEZ Elektronik. Jako vývody součástek se zde ale nepoužívají pružinky, nýbrž pin header konektory.
Ke stavebnici je dodávána příručka se 40 podrobně popsanými pokusy:
- Regulovaný zdroj napětí a voltmetr
- Odpor a VA charakteristika rezistoru a žárovky
- Zobrazení VA charakteristiky pomocí testeru součástek
- Vnitřní odpor baterie
- Potenciometr, Wheatstoneův můstek a jeho vyvážení
- Nabíjení kondenzátoru – měření pomocí stopek
- Nabíjení kondenzátoru – měření pomocí osciloskopu
- Měření hystereze relé
- Měření doby sepnutí relé
- Kmitočtová a fázová charakteristika integračního článku
- VA charakteristika diody – ruční měření
- VA charakteristika Zenerovy diody, vykreslená osciloskopem
- Princip zesílení bipolárního tranzistoru
- Princip zesílení unipolárního tranzistoru
- Výstupní charakteristiky tranzistoru, spínací režim
- Zesilovač se společným emitorem
- Invertující zesilovač
- Neinvertující zesilovač
- Součtový zesilovač
- Komparátor s hysterezí
- Stabilizátor napětí se Zenerovou diodou
- Stabilizátor napětí s obvodem LM317
- Zpětnovazební stabilizátor s tranzistory
- Multivibrátor se dvěma tranzistory
- Multivibrátor s operačním zesilovačem a proměnnou frekvencí
- Wienův oscilátor
- Převodní charakteristika logického obvodu řady 4000 a použití logické sondy
- Funkce NAND
- Funkce NOR
- Funkce EXCLUSIVE-OR
- Klopný obvod R-S
- BCD kód a sedmisegmentový displej
- Čítač – základní funkce
- Čítač – dělička kmitočtu
- Signalizace stavu hladiny
- Indikace stavu baterie
- Wagnerovo kladívko
- Přerušovaná siréna
- Generátor náhodného čísla 0 až 7
Součástí stavebnice jsou dva levné multimetry UT20B od výrobce UNI-T, propojovací kabely a kabely s BNC konektory pro připojení osciloskopu.
Cena stavebnice je 15 250 Kč bez DPH.
