Elektronická stavebnice od Electroninks a Autodesk

Aktualizace: web 123dapp.com končí k 31.3.2017. Více informací zde.

Když se řekne Autodesk, téměř každému technikovi se vybaví slovo AutoCAD. V posledních letech se ale Autodesk zaměřuje kromě profesionálů i na amatéry – kutily, bastlíře, umělce. Ve své produktové řadě 123D ale nabízí nejen „amatérský“ software zdarma (o něm níže), ale nově také kreativní elektronickou stavebnici Circuit Scribe od Electroninks, výrobce kvalitních per s náplní vodivého inkoustu.

Práce se stavebnicí

Na ocelovou podložku položíte papír. Na ten nakreslíte perem s vodivým inkoustem spoje a kontaktní plošky. Pro pohodlnější a přesnější kreslení (hlavně kontaktních ploch pro moduly stavebnice) použijete dodávanou šablonu. Pak již jen stačí na nakreslené kontaktní plošky pokládat moduly, připojit napájení a máte zapojení hotové. Ocelová podložka je pod papírem proto, že v modulech jsou magnety, které fungují nejen jako kontakty, ale také přidržují moduly ve správném umístění. Viz video:

Moduly

Moduly jsou podobně jako u stavebnice LittleBits rozděleny podle funkce do skupin a rozlišeny barevně:

  • napájecí (POWER) – tyrkysové,
  • vstupní (INPUT) – červené,
  • „obvodové“ (CONNECT) – šedé,
  • výstupní (OUTPUT) – žluté.

Z hlediska součástek najdete ve stavebnici:

  • USB napájecí adaptér,
  • adaptér pro 9 V baterii,
  • jednopólový a dvojpólový posuvný přepínač,
  • světelný senzor (fototranzistor),
  • potenciometr,
  • NPN tranzistor,
  • trimrem nastavitelný blikač (multivibrátor),
  • adaptér pro vlastní součástku (2 kontakty),
  • rozšiřující deska pro vlastní součástky či obvody (8 kontaktů),
  • Bi-LED dioda dvoubarevná (podle směru zapojení svítí vždy jen jedna barva),
  • tři LED diody v jednom modulu (RGB LED),
  • motor,
  • bzučák.

Aktuální nabídku modulů, příslušenství a stavebnic najdete v eshopu. Základní stavebnice (Basic Kit) stojí 45 dolarů. Pro nákup zboží z USA můžete použít službu Shipito.

„AutoCAD“ zdarma

Autodesk samozřejmě není pouhým prodejcem stavebnice Circuit Scribe. Naopak ji chytře provázal se svou aplikací 123D Circuits, která patří mezi celou škálu produktů zdarma, určených pro kutily a umělce.

123D Circuits lze spustit v okně prohlížeče ve třech režimech:

  • New Breadboard Circuit (nepájivé kontaktní pole),
  • New Schematic Circuit (schéma),
  • New Circut Scribe (stavebnice Circuit Scribe).

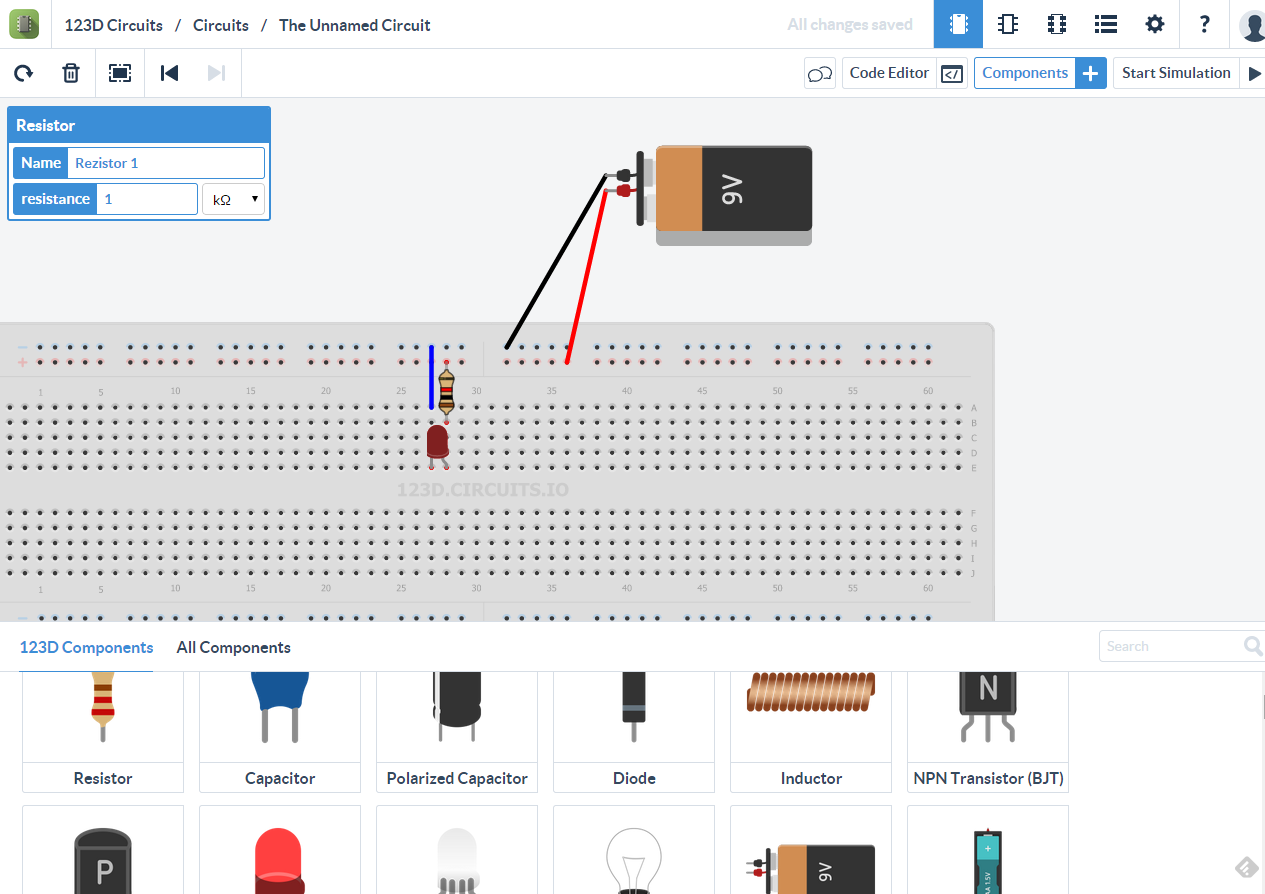

V prvním režimu (New Breadboard Circuit) navrhujeme obvod na nepájivém kontaktním poli (Breadboard View). Kromě běžných součástek lze použít i Arduino a naprogramovat je. Poté můžeme spustit simulaci obvodu. V našem případě by se rozsvítila LED dioda.

Breadboard View

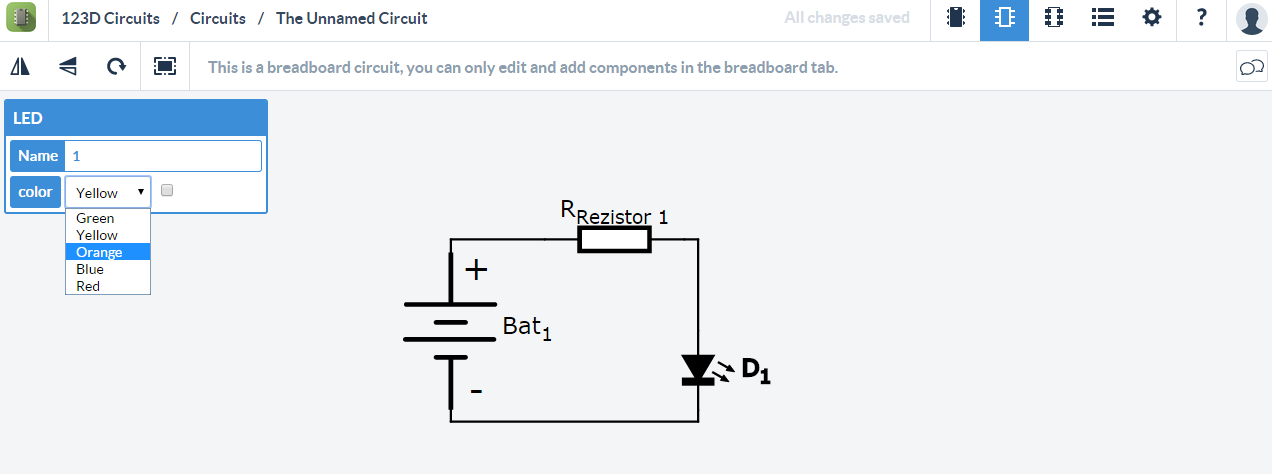

Můžeme se také přepnout do schematického pohledu (Schematics View), ale v něm nemůžeme zapojení obvodu měnit, pouze přehledněji srovnat součástky.

Schematics View

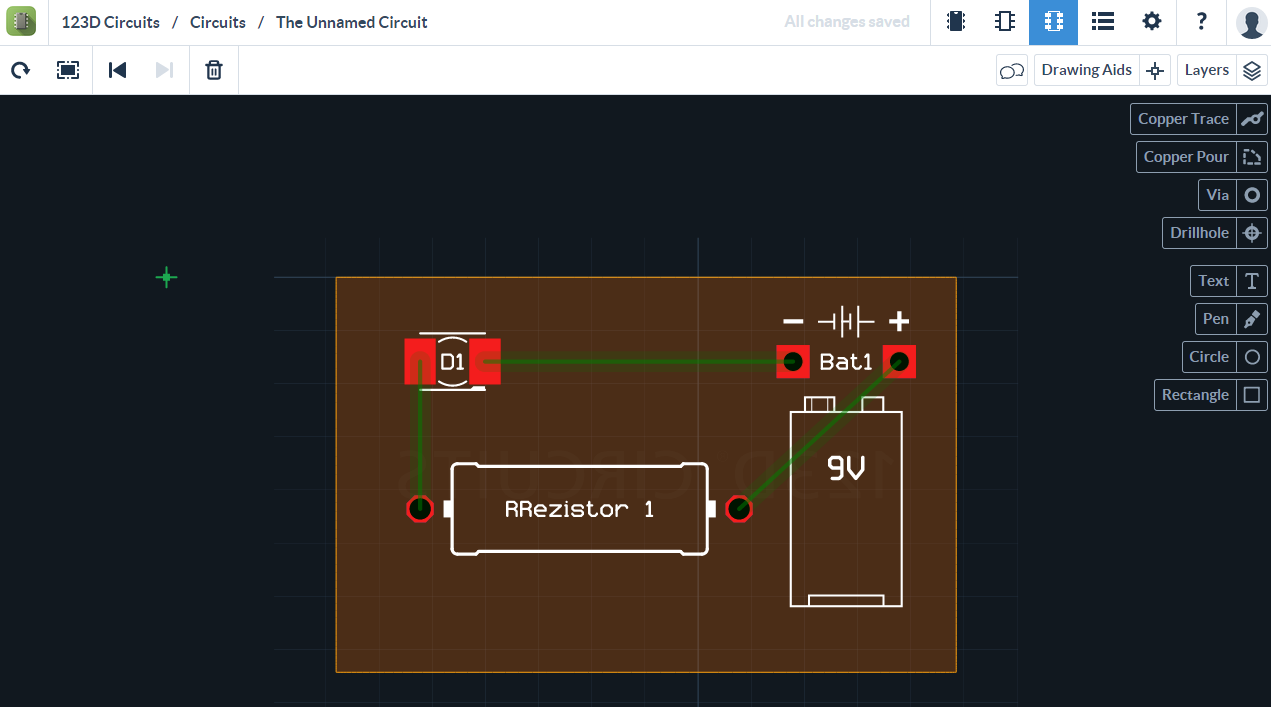

Dále se můžeme přepnout do pohledu plošného spoje (PCB View) a v něm jej navrhnout.

PCB View



Nakonec je možné vytisknout si seznam součástek a zadat výrobu desky plošného spoje.

Postup práce v tomto režimu shrnuje video:

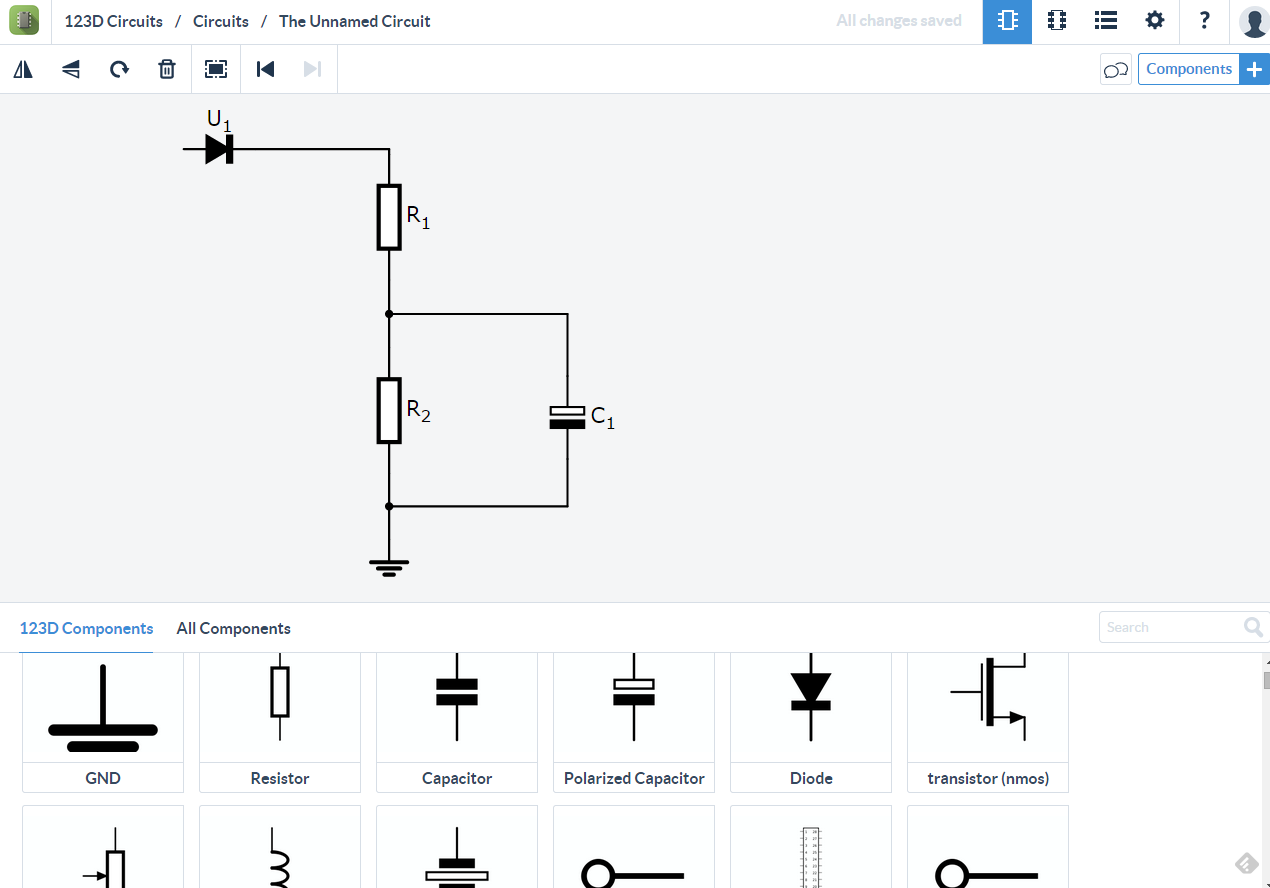

V druhém režimu (New Schematic Circuit) navrhujeme schéma obvodu. Pohled na kontaktní pole ani simulace funkce obvodu nejsou k dispozici, jinak je vše obdobné předchozímu režimu.

Schematic Circuit

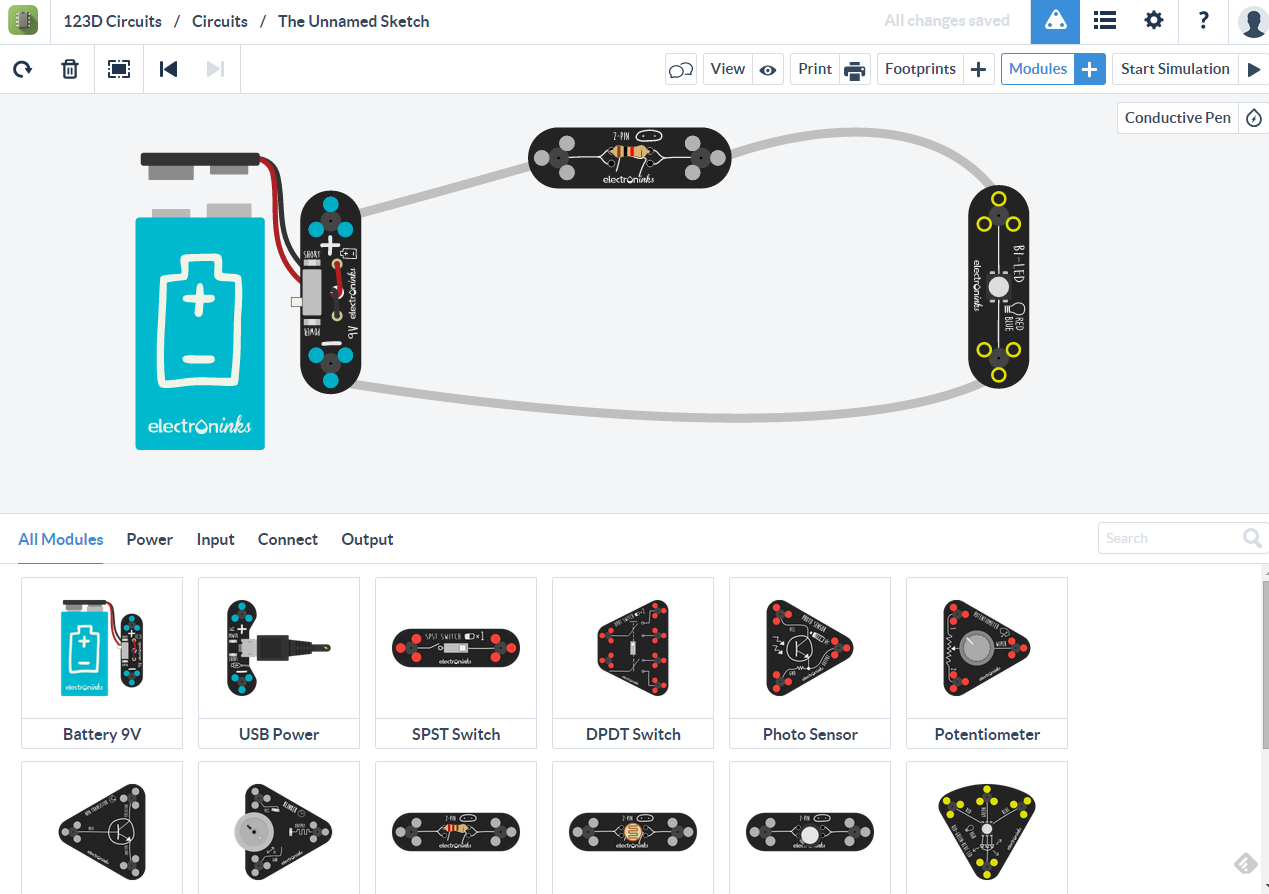

Posledním režimem je New Circuit Scribe, ve kterém se se vytváří obvody ne z klasických součástek, ale z virtuálních modulů stavebnice Circuit Scribe. Spoje se kreslí virtuálním perem s vodivým inkoustem.

Circuit Scribe

Zde tedy vidíme propojení produktů firem Autodesk a Elektroninks.

Konkurence Fritzingu?

123D Circuit je on-line aplikace, což by mohlo být snad spíše plus, ovšem za předpokladu, že dobře funguje. Bohužel v posledních dnech jsem měl problémy jak s přihlášením do účtu (pro používání aplikace se musíte registrovat), tak s funkčností samotné aplikace.

Aplikace 123D Circuit se v režimu Breadboard Circuit podobá programu Fritzing. Ten sice neumožňuje simulaci funkce obvodu, ale má automatický návrh desky plošného spoje. Fritzing má také mnohem větší součástkovou základnu.

Díky uvedeným vlastnostem se mi 123D Circuit jeví jako vhodná pro výuku elektroniky, zatímco preciznější Fritzing vidím jako volbu pro profesionálnější práci.
